АЦСКС-1024-001
Устройство Связи с Объектами для "Электроника Д3-28"
Устройство Связи с Объектами (УСО) предназначено для обеспечения обмена информацией между устройством специализированным управляющим вычислительным "Электроника Д3-28" и периферийными устройствами. УСО осуществляет мультиплексирование канала ввод-вывод Д3-28. УСО позволяет компоновать одно- и многопроцессорные системы различной конфигурации.
УСО выпускалось в двух исполнениях: стоечном (И5М3.852.061) и настольном (И5М3.852.061-01). УСО включало в себя шасси с корзиной для блоков, блок питания, один или несколько блоков магистрального расширителя (для подключения к Д3-28) и набор заводских или самодельных интерфейсных блоков. Документация на УСО содержит подробные рекомендации по разработке интерфейсных блоков.
Разработно УСО разработчиком Д3-28 - НИИ Машиностроения (г. Смоленск), выпускались УСО на заводе "Копир" (г. Козьмодемьянск)

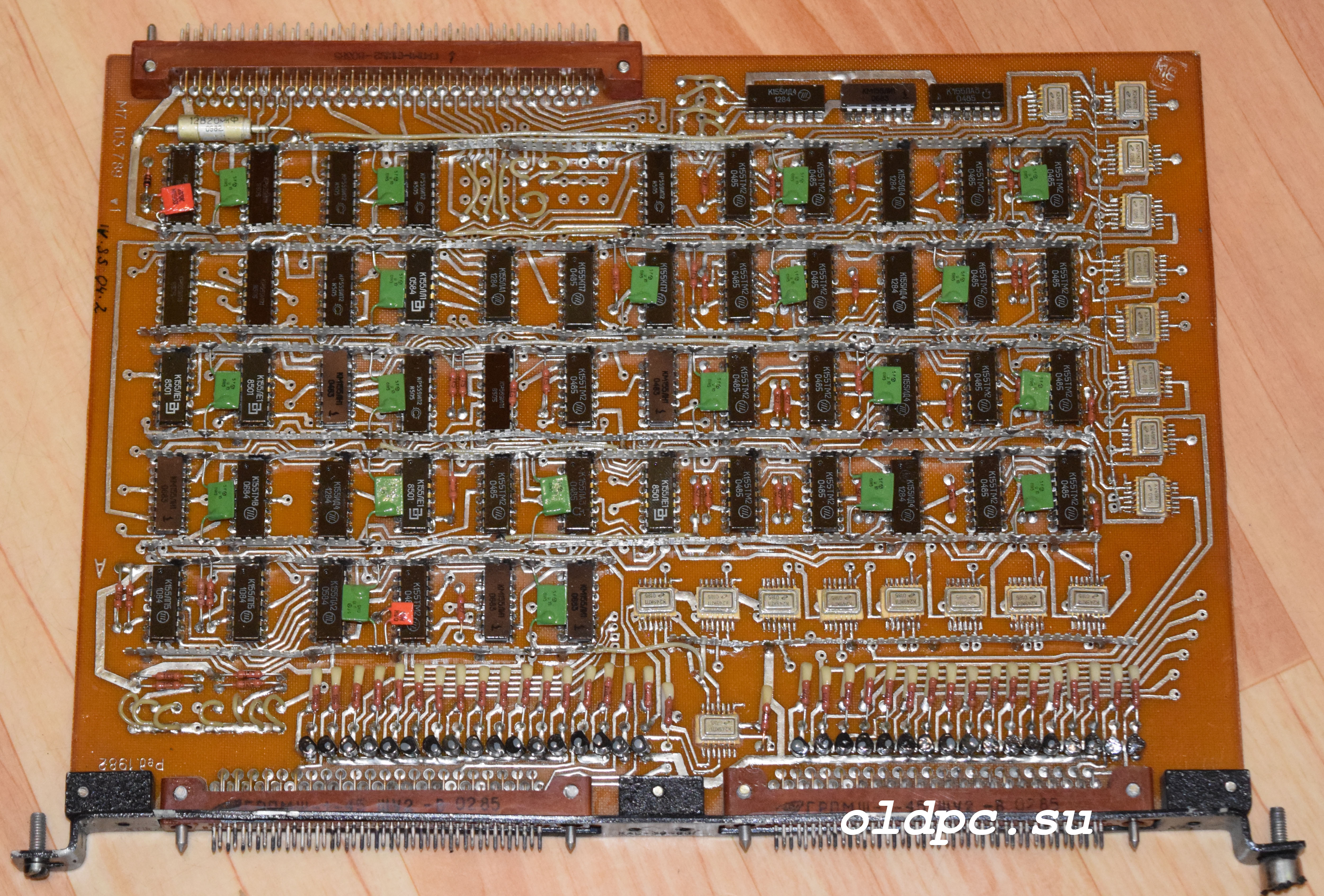

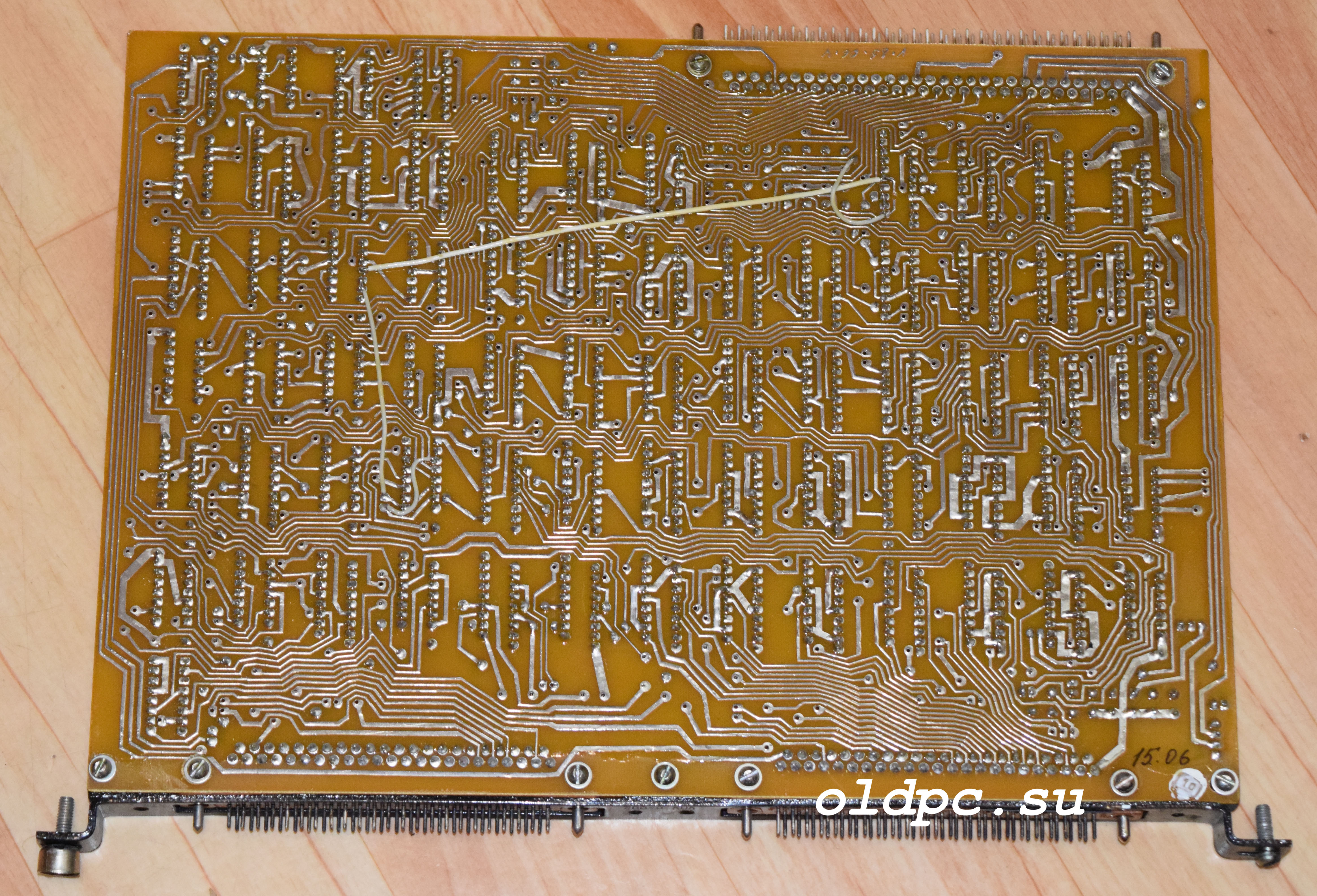

Магистральный расширитель и интерфейсные блоки УСО:
| Шифр | Децимал | Фото | Описание |

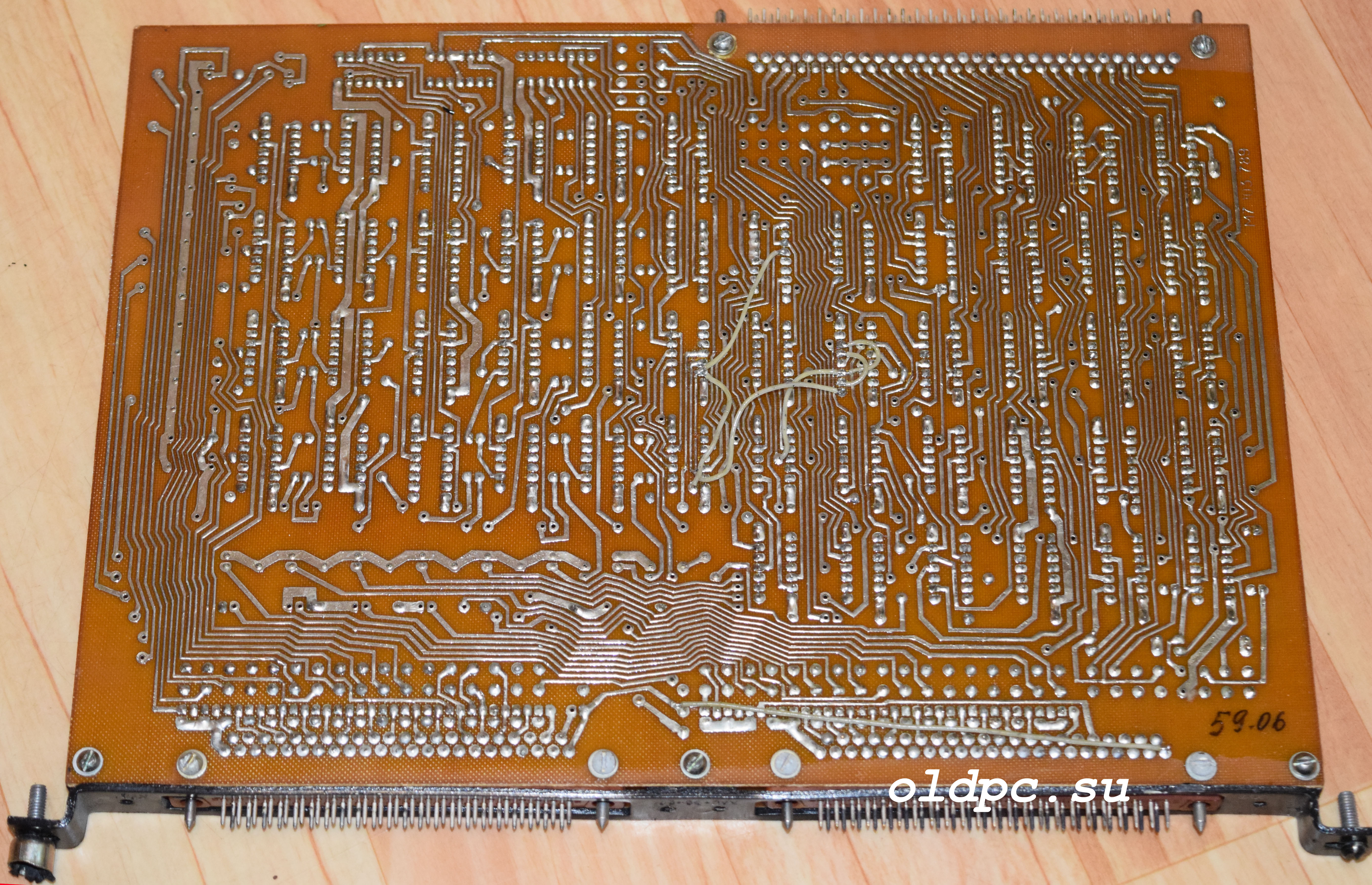

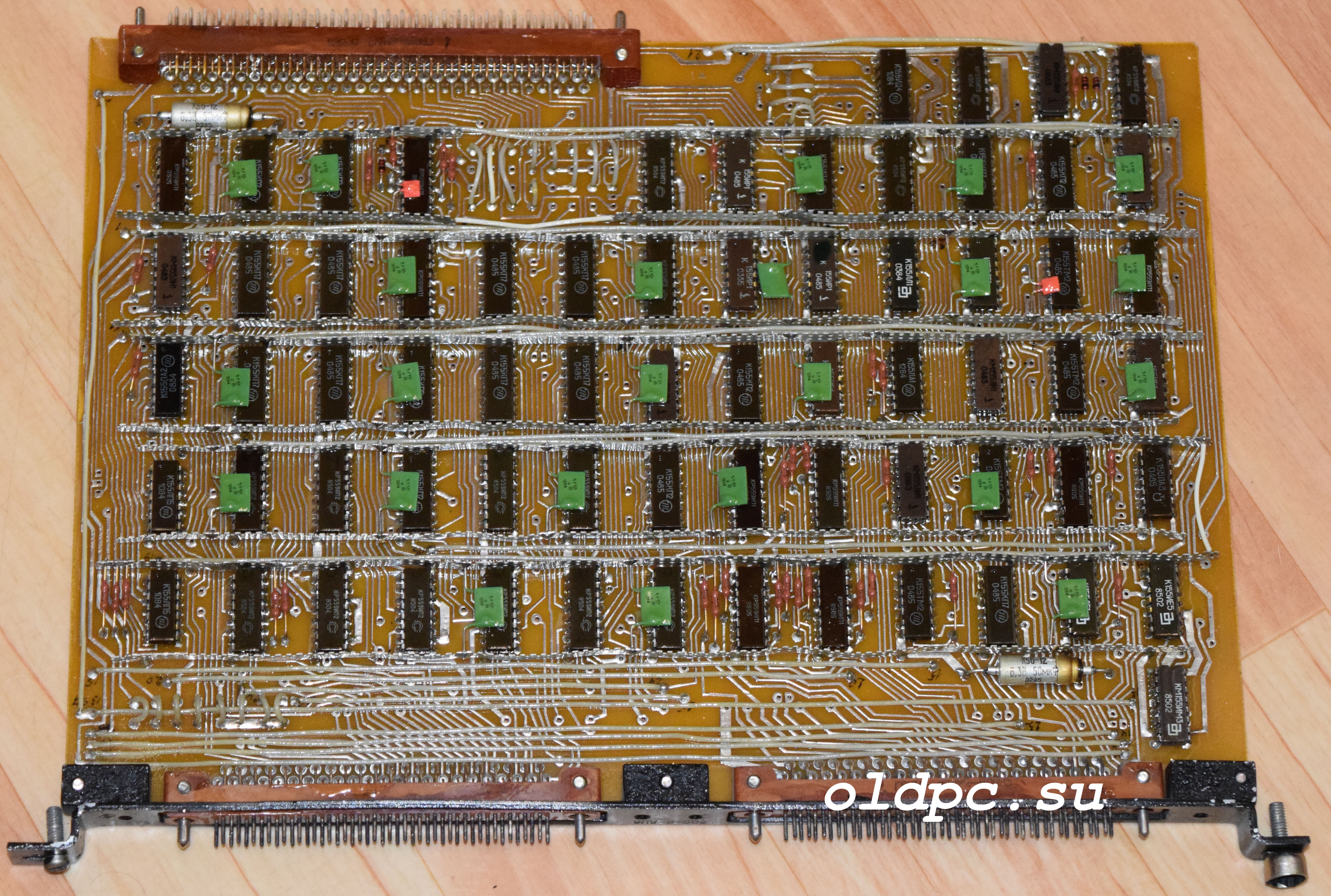

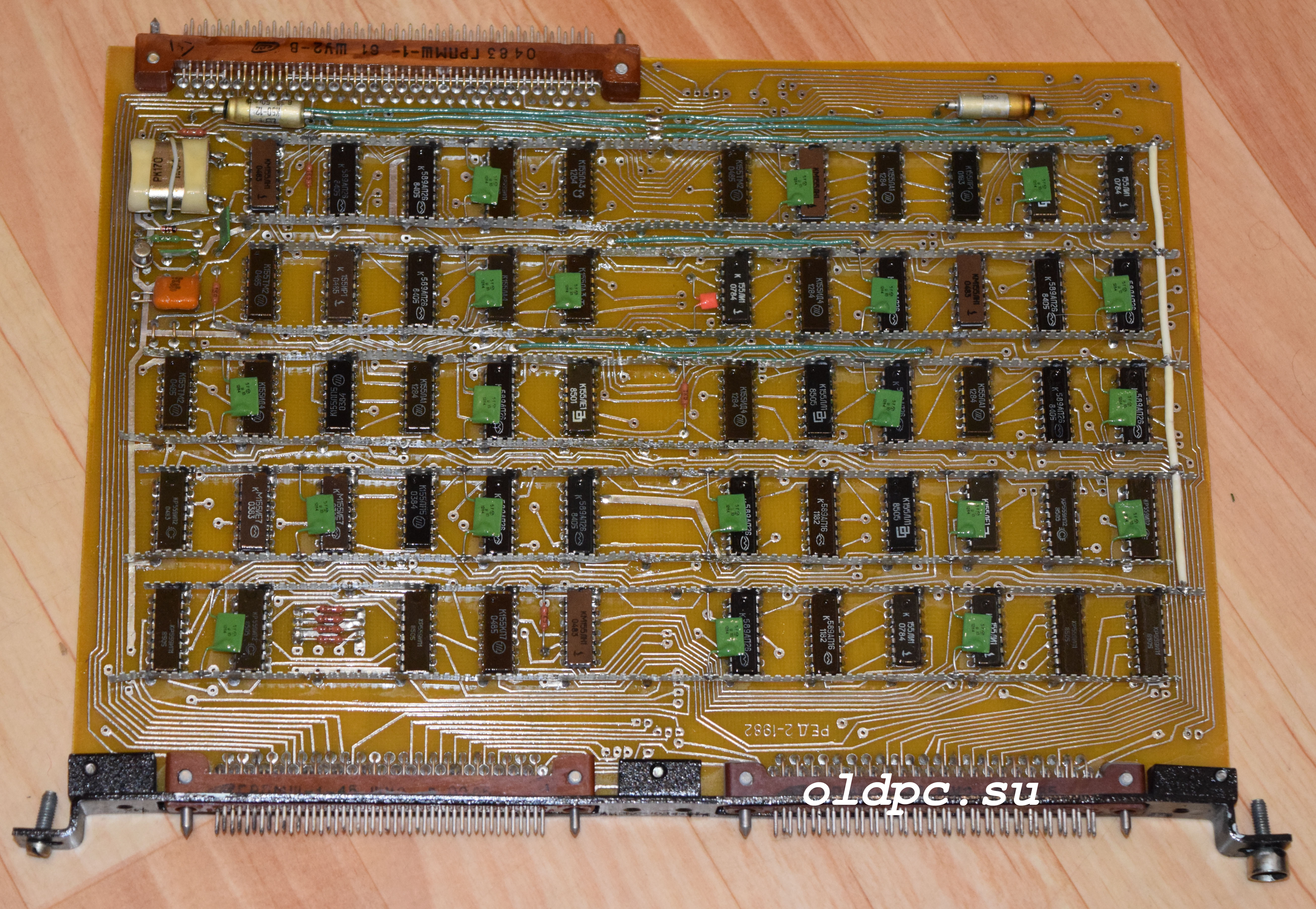

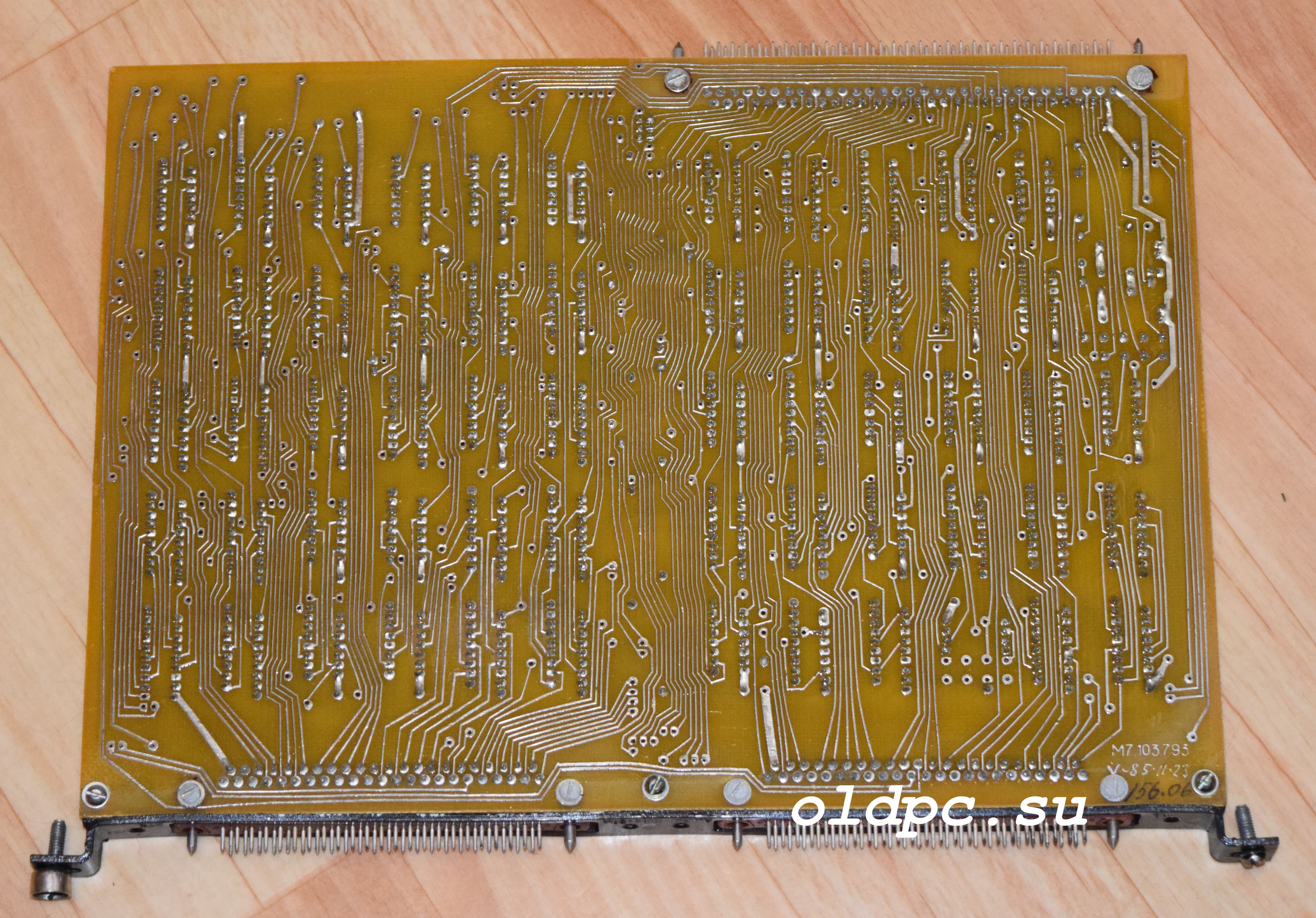

| АЦСКС-1024-002 | И5М3.856.119 М7.103.793 |   | Магистральный расширитель документация в разделе документация на УСО |
| АЦСКС-1-012 | ПЕЛ3.049.001 М7.102.051 |   | Блок сопряжения с телеграфным каналом ТО, Э3, ПЭ3, СБ (сканируется) |
| АЦСКС-8-010 | ПЕЛ3.049.002 М7.104.109 |   | Блок последовательного интерфейса ИРПС ТО, Э3, ПЭ3, СБ (с d3-28.ru) |
| АЦСКС-16-011 | ПЕЛ3.049.003 М7.174.077 | | Блок параллельного интерфейса ИРПР ТО, Э3, ПЭ3, СБ (сканируется) |
| КАС-10-003 | И5М3.852.075 | Блок управления программируемыми источниками питания ТО смотри в КАС-30-001 | |
| КАС-12-002 | И5М3.852.076 | Блок управления релейными матрицами ТО смотри в КАС-30-001 | |
| КАС-30-001 | И5М3.852.070 М7.103.789 |   | Блок управления Релейными Элементами (РЭ) ТО и ПЭ3 (с d3-28.ru) |
| УПУ-6-002 | И5М3.852.074 |   | Блок управления Цифр. Измерительными Приборами (ЦИП) ТО, Э3, ПЭ3 (с d3-28.ru) |
| УУН-50-003 | ПЕЛ3.057.006 М7.174.052 | | Блок управления устройствами "Электроника ГМД-7012" ТО, Э3, ПЭ3, СБ (сканируется) |
| ЦАП-200-001 | И5М3.860.067 М7.103.787 | | Блок ЦАП ТО и ПЭ3 (с d3-28.ru) |
[+] Документация на УСО
 |
 |
 |
 |
 |
||||

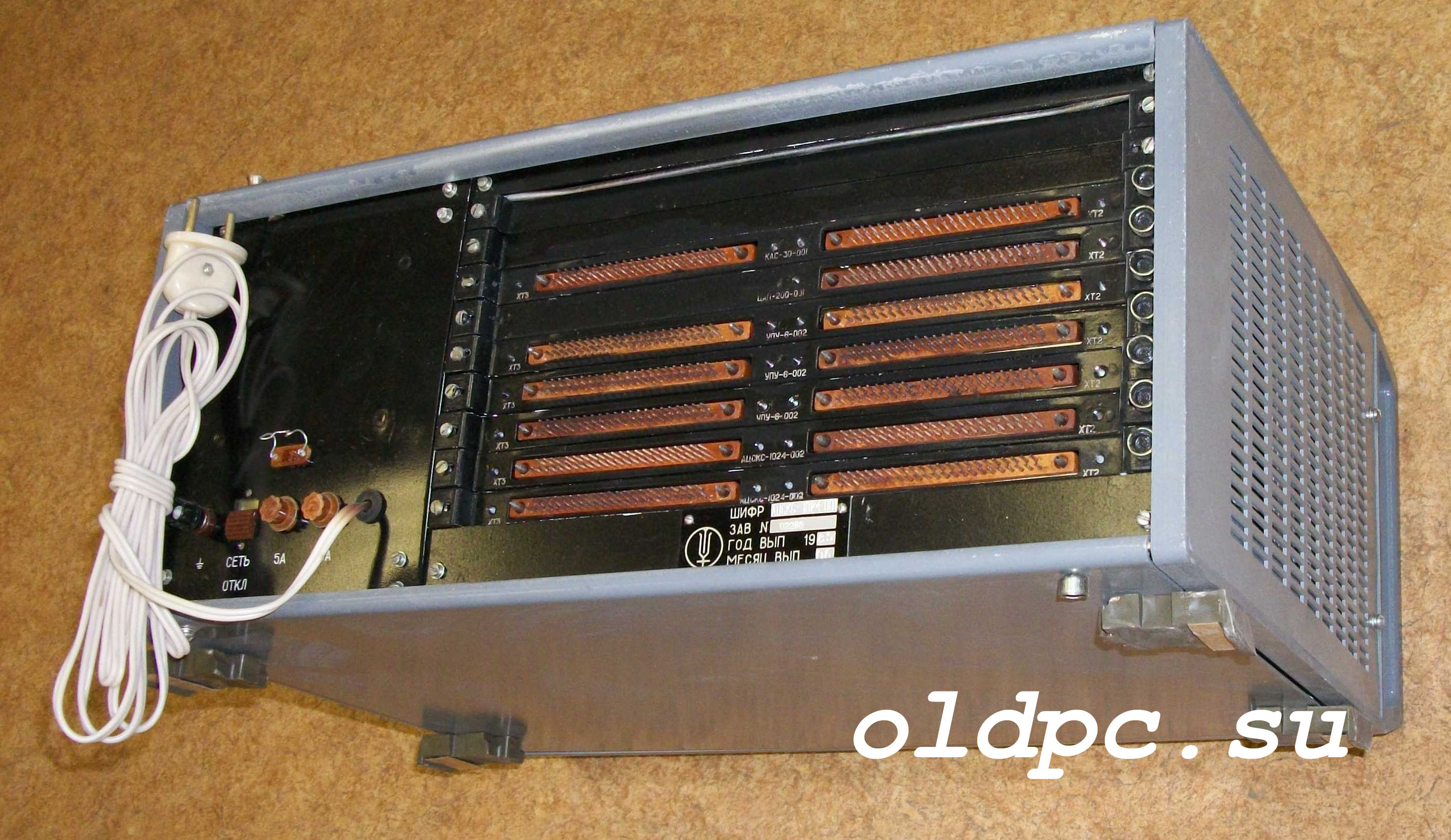

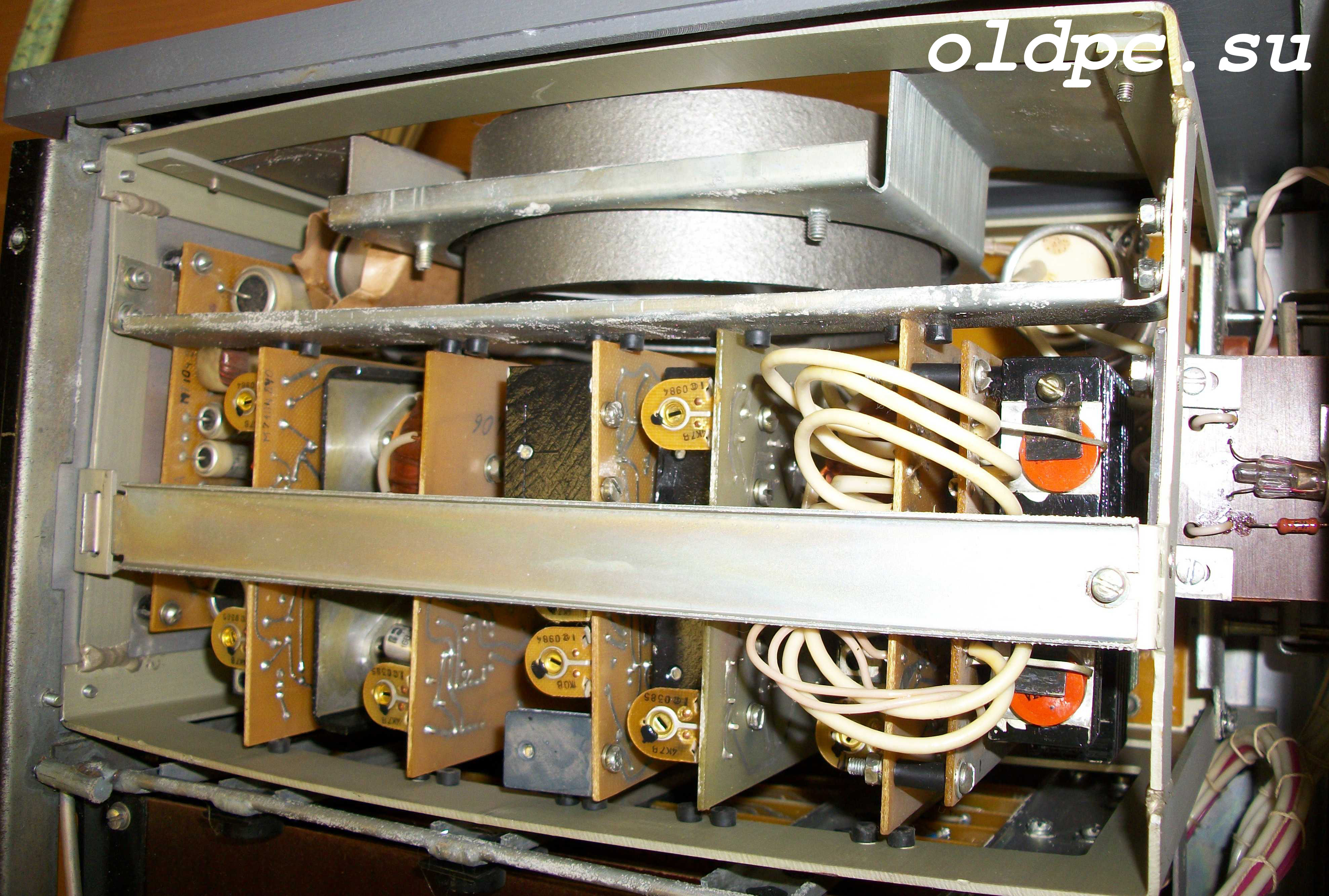

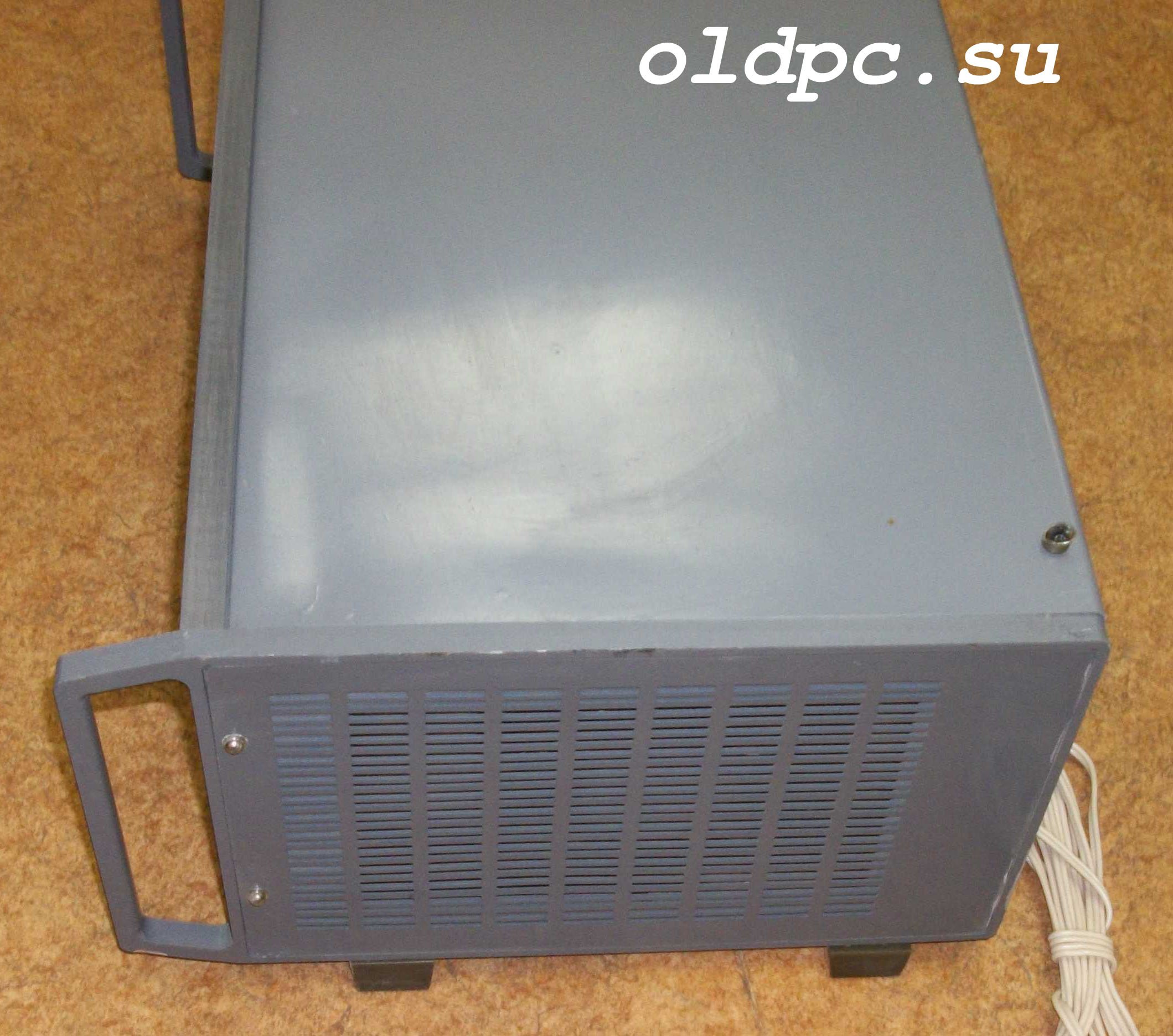

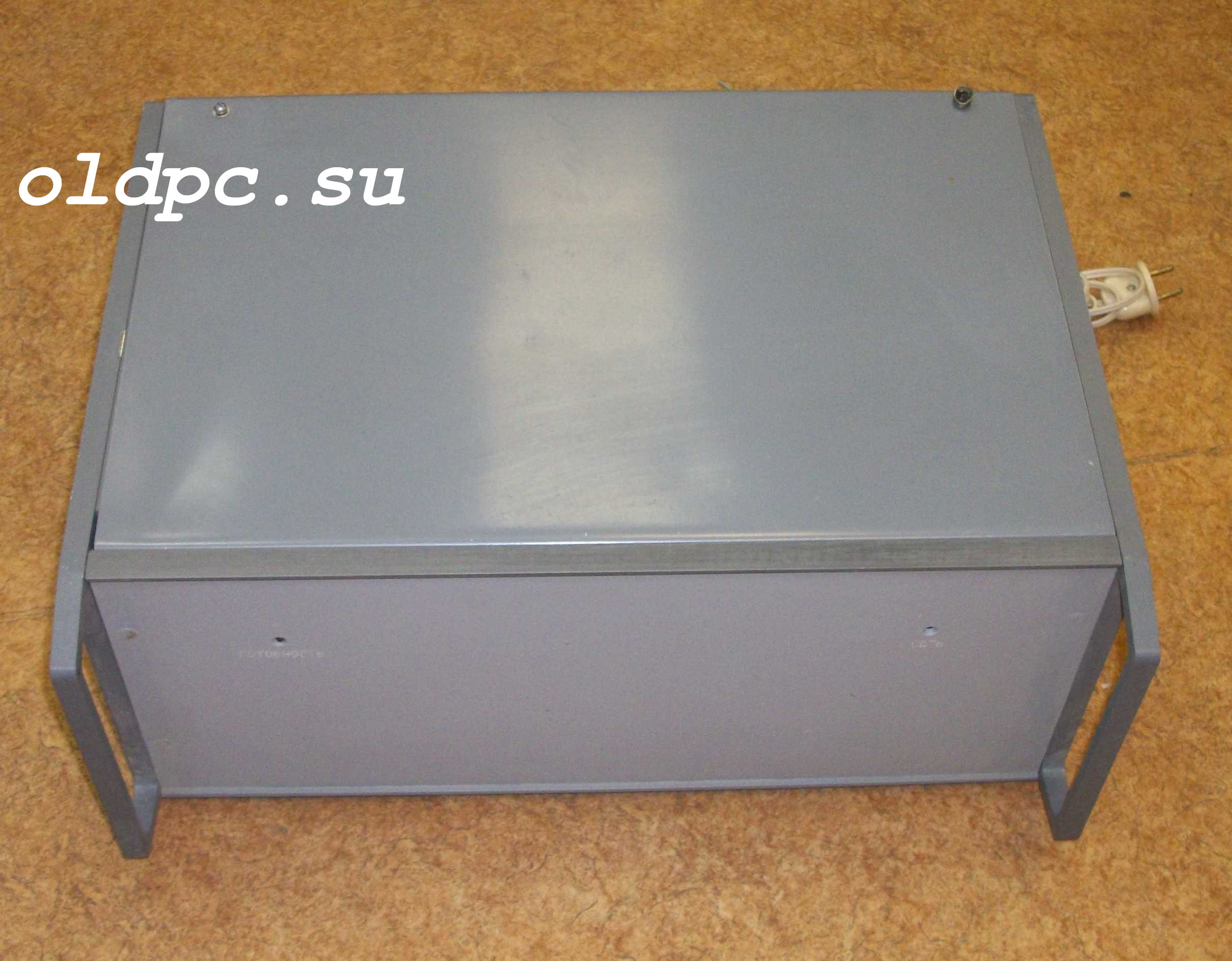

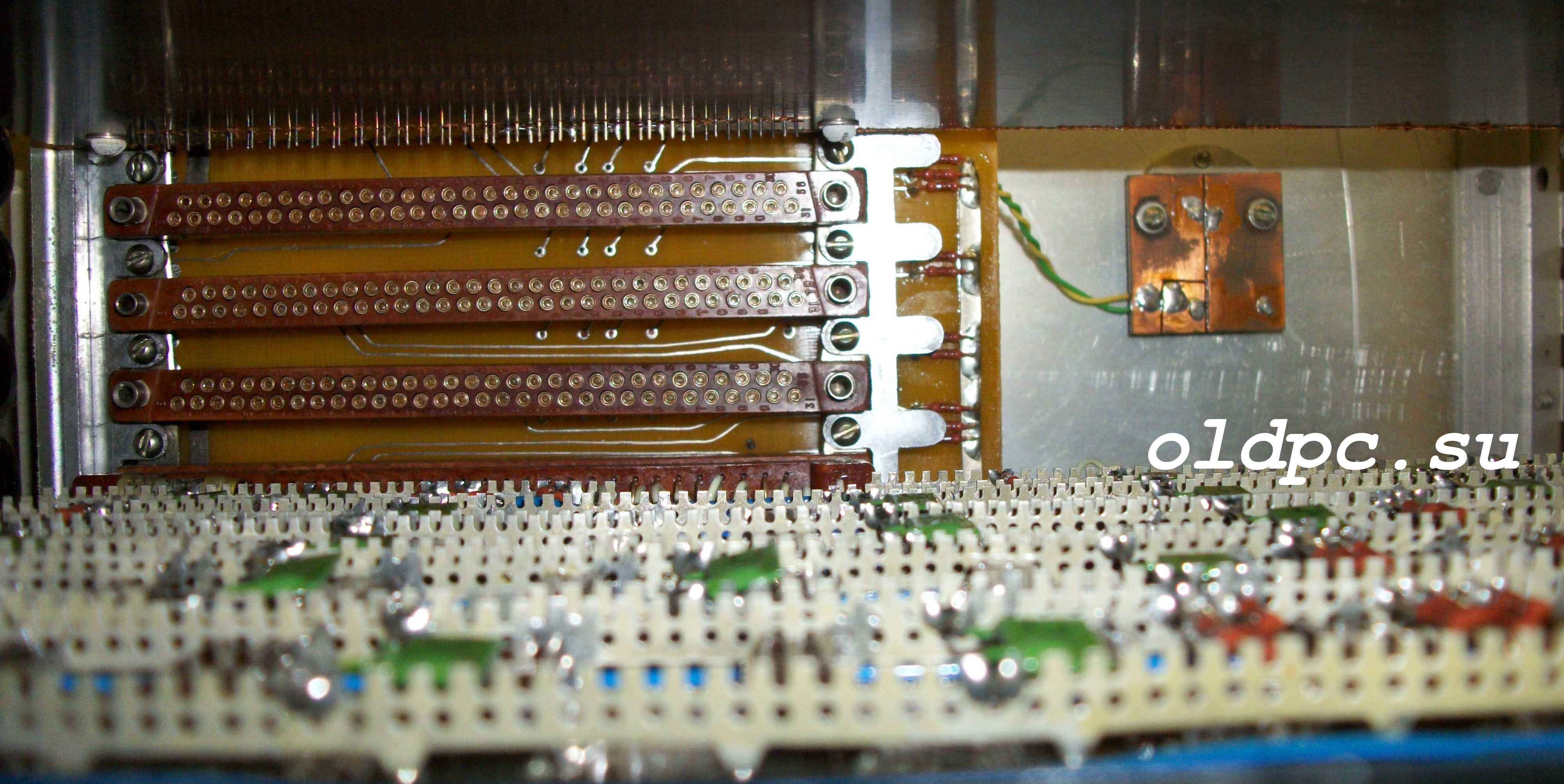

| Вид сзади | Вид спереди | Вид сбоку | Блок питания | Корзина для блоков |
