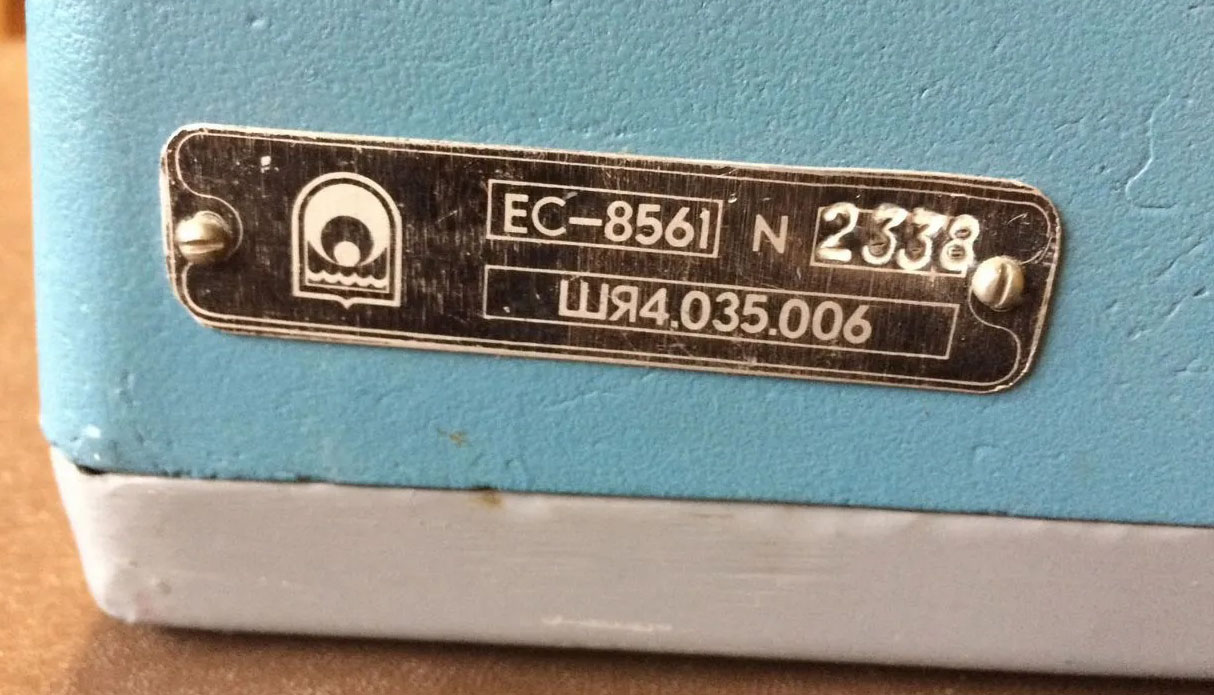

В системах телеобработки данных используется абонентский пункт (АП-61) ЕС-8561, предназначенный для обмена информацией в полудуплексном
режиме между оператором и ЭВМ по некоммутируемым телефонным каналам связи с четырехпроводным окончанием.

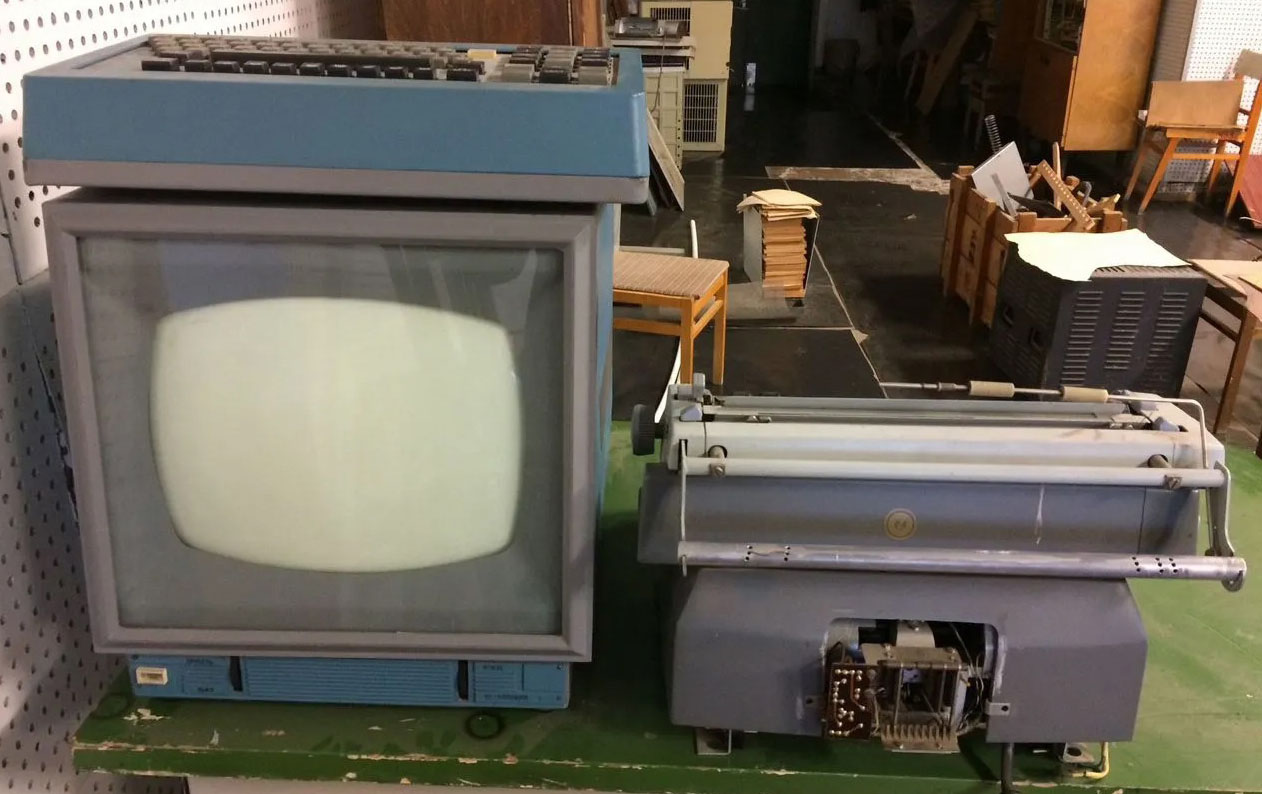

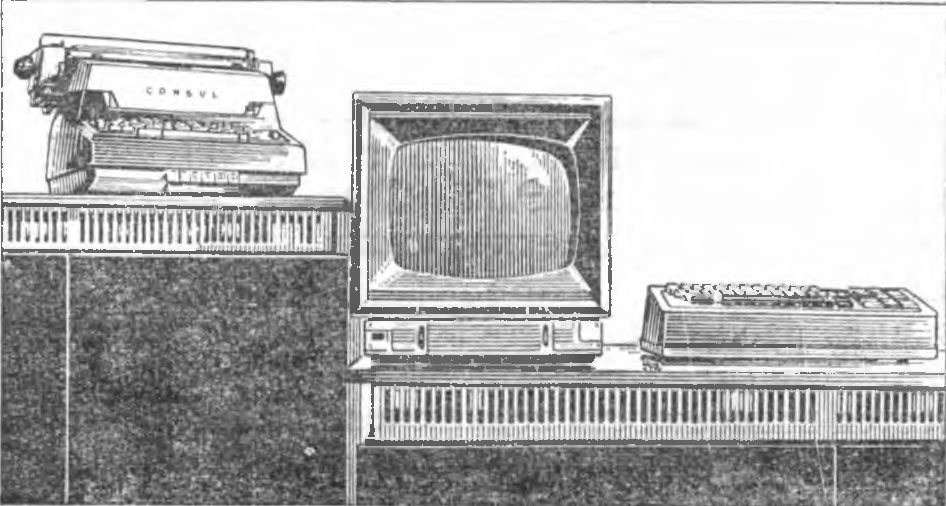

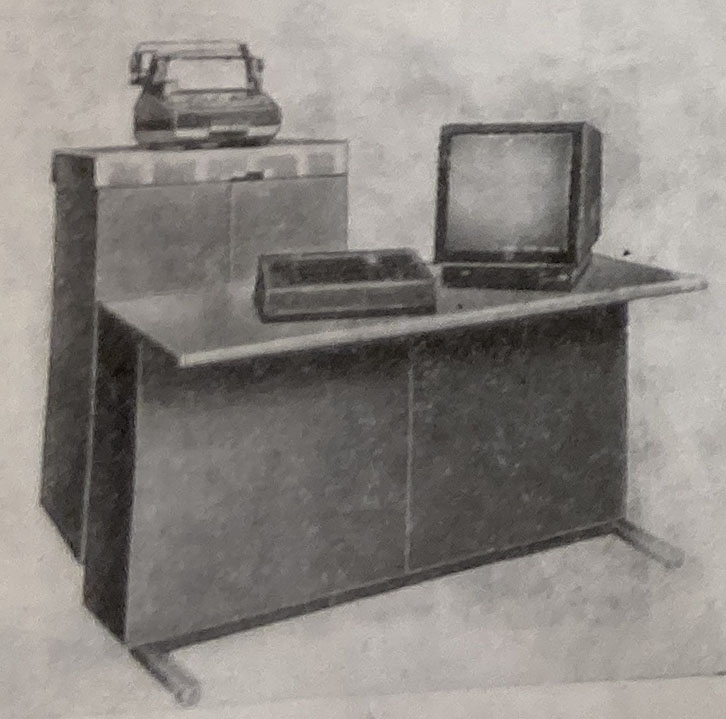

В состав абонентского пункта входят следующие устройства:
- устройство управления (УУ)

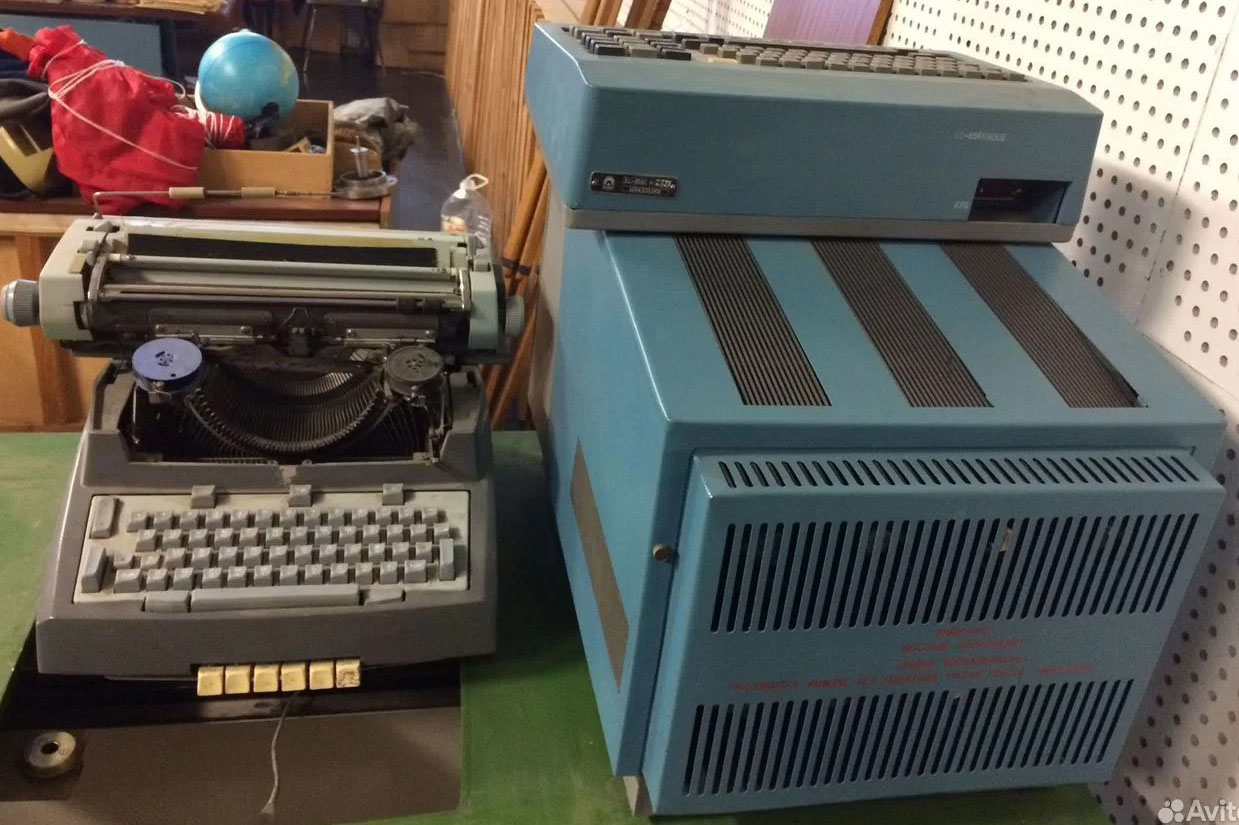

- пишущая машинка ЕС-7072 с местным устройством управления
- индикатор на электронно-лучевой трубке (ЭЛТ)
- алфавитно-цифровая клавиатура
- модем ЕС-8010.
Устройство управления обеспечивает выполнение всех функций по обмену информацией с линией связи, повышение ее достоверности,
прием от клавиатуры, запоминание и циклическую выдачу на экран всей вводимой и выводимой информации, а также связь с устройством управления пишущей машинки.
Пишущая машинка позволяет документировать тексты, приходящие из ЭВМ или с экрана ЭЛТ, со скоростью до 10 зн./с.

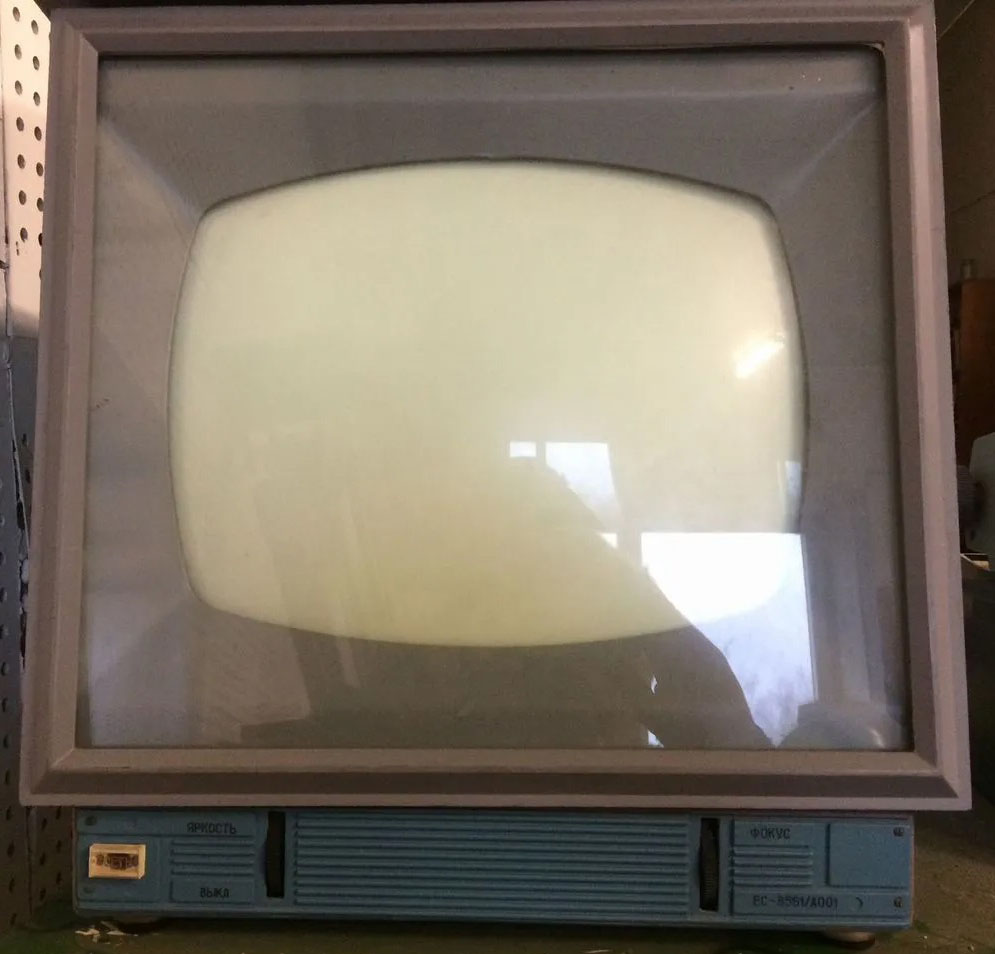

В индикаторе применена ЭЛТ размером по диагонали 35 см. Рабочее поле экрана ЭЛТ позволяет разместить 960 знаков.
Способ нанесения знаков точечный.

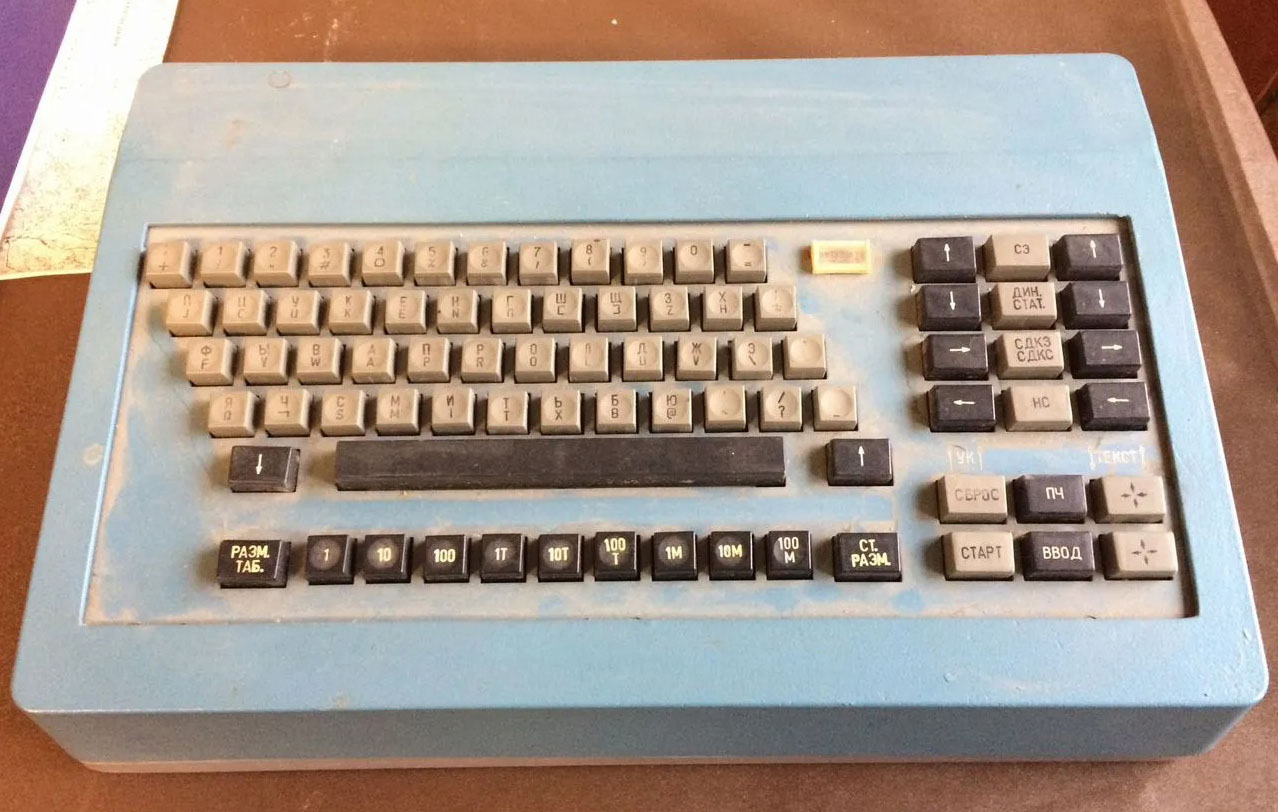

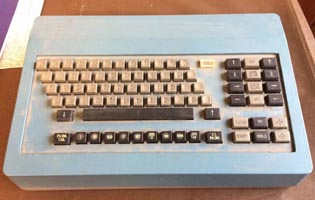

Установленная отдельно от индикатора клавиатура имеет 51 клавишу, с помощью которых возможно производить запись кодов русского и
латинского алфавитов, цифр и спецзнаков в память устройства управления с последующим отображением их на экране индикатора, а также 28 клавиш для
управления вводимой информацией, ее редактирования и печати.
Принятая система команд по обмену информацией между ЭВМ и абонентским пунктом позволяет осуществлять: опрос индикатора и
пишущей машинки, общий опрос, запись в индикатор, буфер пишущей машинки и с адресуемой строки, операцию стереть—писать.
Технические характеристики:
Скорость передачи информации - 1200; 2400 бит/с
Каналы связи - некоммутируемые телефонные каналы связи с четырехпроводным окончанием.
Тип связи - одноточечная
Метод передачи информации - синхронный
Режим обмена - полудуплексный
Способ подключения к каналу - через мультиплексор передачи данных ЕС-8400 или непосредственно
Элементная база - интегральные схемы
Напряжение источника питания - 220/380 В, потребляемая мощность - 1200 ВА
Габаритные размеры и масса:
устройства управления ЕС-8561 - 1200x700x725 мм (150 кг)
устройства управления пишущей машинкой - 812x550x1050 мм (190 кг)
пишущей машинки ЕС-7072 - 455x500x285 мм (30 кг)
индикатора - 580x386x400 мм (60 кг)
алфавитно-цифровой клавиатуры - 430x275x110 мм (10 кг)
модема - 600x400x880 мм (153 кг)
Совместные международные испытания проведены в октябре 1975 года.
Разработка осуществлена в НИИВТ (город Пенза), производство осуществлялось на Бакинском радиозаводе (город Баку, Армения).
