ЕС-7906 - комплекс устройств группового управления дисплеями (СССР)



   Комплекс предназначен для ввода и вывода алфавитно-цифровой информации с возможностью ее контроля, редактирования и документирования при работе в составе моделей ЕС ЭВМ.

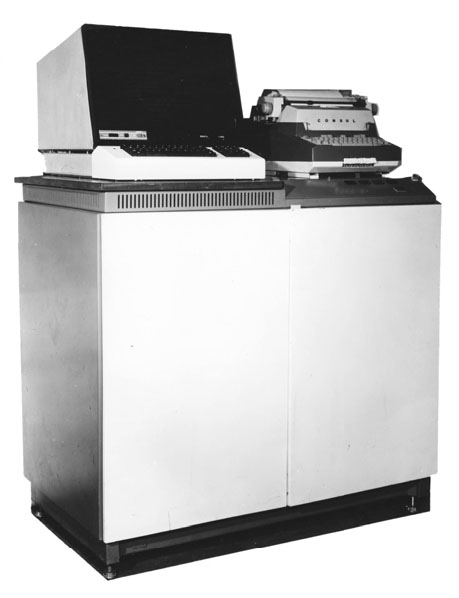

   Комплекс представляет собой систему, состоящую из конструктивно независимых друг от друга устройств группового управления ЕС-7566 и выносных пультов с клавиатурой для ввода—вывода информации на электроннолучевую трубку ЕС-7066.
   При помощи клавиатуры оператор может записать, стереть, запросить необходимую информацию из ЭВМ, откорректировать ее и отослать на устройство печати или в ЭВМ.
   В режиме ввода оператор набирает на клавиатуре выносного пульта необходимую информацию, которая записывается в буферную память этого пульта и отображается на экране. По окончании набора оператор посылает в ЭВМ сигнал запроса, по которому ЭВМ обращается к буферной памяти и считывает записанную в ней информацию. Набранная на экране выносного пульта информация при нажатии соответствующей функциональной клавиши может быть переписана в буферную память печатающего устройства и отпечатана.
   В режиме вывода информация по запросу оператора из ОП ЭВМ записывается в буферную память выносного пульта или в буферную память устройства печати.
   При регенерации на экране происходит циклический опрос буферной памяти, которая выдает коды символов поочередно для всех выносных пультов. Каждый выносной пульт воспринимает только свою информацию.
   Совместные испытания проведены в ноябре 1973 года.
   ТУ 107-75 Е11.620.000. Оптовая цена в 1980 году - 21500 рублей (в комплекте с 4 пультами, включая стоимость машинки "Consul-260.1" - 1134 рубля)

   Технические характеристики:
     Способ подключения устройства к каналу- стандартный интерфейс ввода—вывода
     Число подключаемых выносных пультов ЕС-7066 - до 16
     Число направлений подключения выносных пультов - 4
     Максимальное число одновременно работающих УВВ на ЭЛТ - 4
     Суммарная емкость экранов - 3840 знаков
     Максимальная длина кабеля между управляемыми устройствами и устройствами управления - 500 метров
     Тип печатающего устройства - пишущая машинка "Consul-260.1"
     Набор символов - 94 знака, входящих в состав ДКОИ, плюс добавочные символы: курсор, начало текста, конец текста
     Питание - от сети 220/380 вольт, потребляемая мощность - 1500 ВА.
     Наработка на отказ - 500 часов
     Питание - 220/380 вольт, потребляемая мощность - 200 ВА.
     Габаритные размеры устройства управления ЕС-7566- 500x1200x1190 мм.






Sources:
Технические средства АСУ. Справочник, том 1, Технические средства ЕС ЭВМ, под ред. Кезлинга Г.Б., М. Машиностроение, 1986
Оптовые цены на средства вычислительной техники. Дополнительный прейскурант № 17-08 - 1975/57, М. Прейскурантиздат, 1980
