Пишущая машинка с блоком управления предназначена для обмена информацией между оператором и процессором через стандартный интерфейс
ввода-вывода. Заменила модель ЕС-7070.
Ввод данных в ЭВМ осуществляется с клавиатуры пишущей машинки с одновременной печатью информации на бумаге. Печать может производиться
в два цвета: черным и красным.
Устройство ЕС-7077 может работать как в мультиплексном, так и в монопольном режиме. Режим работы задается каналом. В мультиплексном
режиме работы после передачи (приема) одного байта данных, состояния или окончания начальной выборки устройство ЕС-7077 отсоединяется от канала.
В селекторном режиме работы устройство подсоединено к каналу до снятия команды "выборка".
В состав устройства входят:
блок стандартного сопряжения с каналом (БССК), который предназначен для приема и выработки управляющих сигналов стандартного
сопряжения с каналом; дешифрации адреса ВУ, поступающего из канала, и выдачи в канал собственного адреса; контроля поступающей информации на нечетность;
дешифрации кодов команд и их запоминания; регистрации ошибок и состояний устройства; синхронизации работы пишущей машинки;
блок синхронизации и управления пишущей машинкой, который обеспечивает электрическое подсоединение пишущей машинки к узлу сопряжения
с каналом; выработку последовательности сигналов, соответствующих требуемой операции (коду); дешифрацию кодов символов, необходимую для работы пишущей
машинки; прием, запоминание и передачу в канал сигналов об окончании операций; контроль информации, вводимой с клавиатуры, на нечетность;
блок памяти.

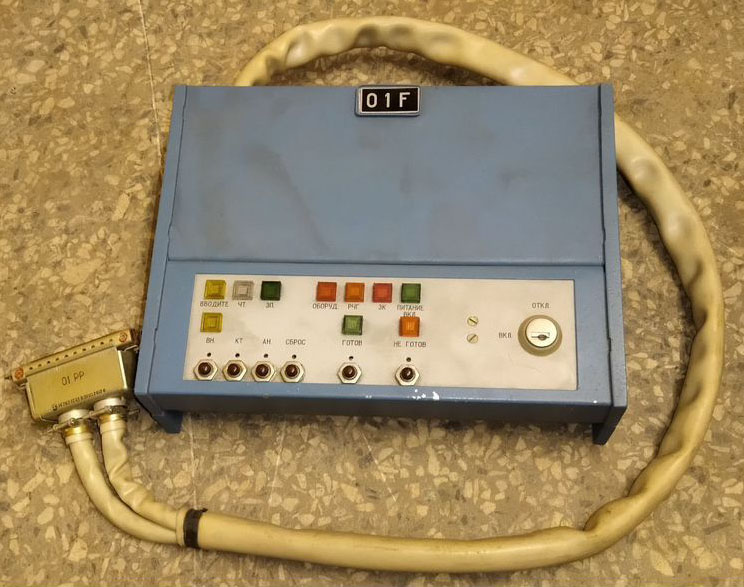

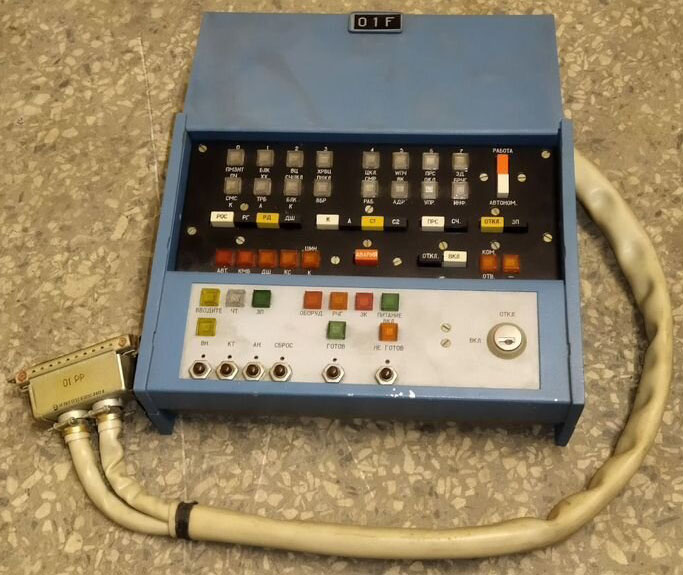

Устройство ЕС-7077 конструктивно выполнено в виде стола, на котором размещаются пишущая машинка и пульт оператора.
ЕС-7077 выпускается в двух вариантах: с пишущей машинкой "Consul-260.1" и с пишущей машинкой "Consul-256" (исполнение -01).
ТУ 107-75 ПТ3.043.138. Оптовая цена в 1980 году - 5650 рублей (включая стоимость машинки "Consul-256" - 1920 рублей)
Технические характеристики:
Скорость печати - 10 знаков/с (для исполнения -01 - 12 знаков/c).
Количество копий - 5.
Набор символов 92.
Максимальное количество символов в строке 106.
Основной интервал строки 4,25 мм.
Ширина бумажного рулона - 280 мм.
Наработка на отказ - 200 часов (для исполнения -01 - 400 часов).
Питание - 220/380 вольт, потребляемая мощность - 200 ВА.
Габаритные размеры - 1300x700x965 мм (для исполнения -01 - 1170x700x1080 мм), масса - 170 кг.
Sources:
Технические средства АСУ. Справочник, том 1, Технические средства ЕС ЭВМ, под ред. Кезлинга Г.Б., М. Машиностроение, 1986
Оптовые цены на средства вычислительной техники. Дополнительный прейскурант № 17-08 - 1975/57, М. Прейскурантиздат, 1980
