Предназначен для автоматического вычерчивания на диаграммной ленте с краевой перфорацией эскизной конструкторской документации,
многоцветной графической информации по данным, записанным на магнитную ленту средствами операционных систем и технических устройств ЕС ЭВМ и АРМ в файловых
структурах ЕС ЭВМ, ДОС АРМ, ОС РВ АРМ или на гибкий магнитный диск.
ОСНОВНЫЕ ДАННЫЕ
Размер рабочего поля:
ЕС7055.01 - 594x420 мм при длине рулона 5 м.
ЕС7055.02 - 841x594 мм
Максимальная скорость вычерчивания:
ЕС7055.01 - 300 мм/с.
ЕС7055.02 - 200 мм/с.
Минимальный шаг 0,05 мм.
Статическая погрешность ±0,2 мм.
Динамическая погрешность ±0,2 мм.
Количество пишущих устройств 3.
Питание от сети однофазного переменного тока 220В.
Потребляемая мощность: 1,4 кВ-А (.01), 1,3 кВ-А (.02)
Габаритные размеры и масса:
ЕС7055.01 - 2600x700x1200 мм, не более 330 кг.
ЕС7055.02 - 3000x1100x1200 мм, не более 380 кг.
Наработка на отказ:
ЕС7055.01 - не менее 500 ч (при вычерчивании 20 км линий).
ЕС7055.02 - не менее 400 ч (при вычерчивании 6 км линий).
Пункт выпуска документации (ПВД) ЕС7055 выпускается по техническим условиям ПТ1.320.145 (.01) и ПТ1.320.145 (.03).
Принцип работы устройства основан на отработке исполнительными каналами графического устройства управляющих сигналов, полученных в
результате программно-аппаратной обработки графических данных, считанных с магнитной ленты или гибкого диска.

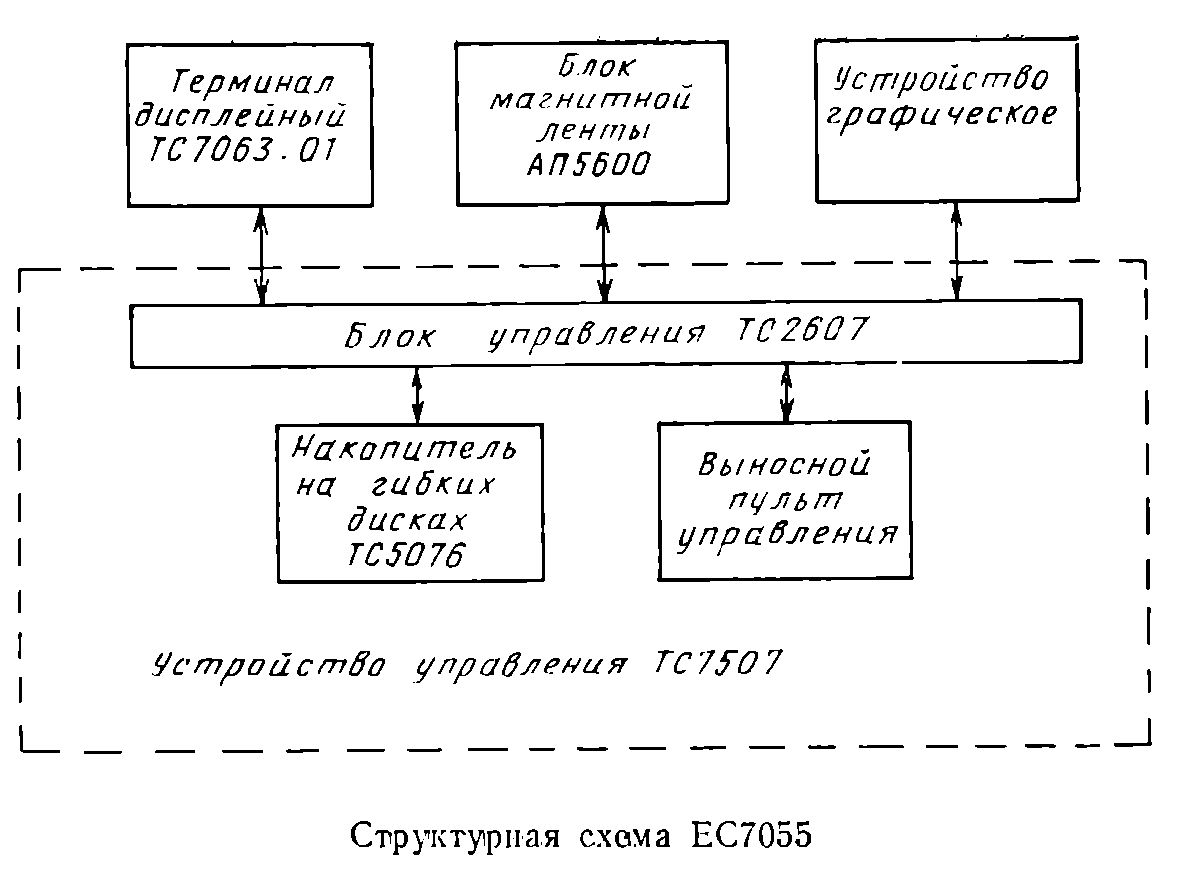

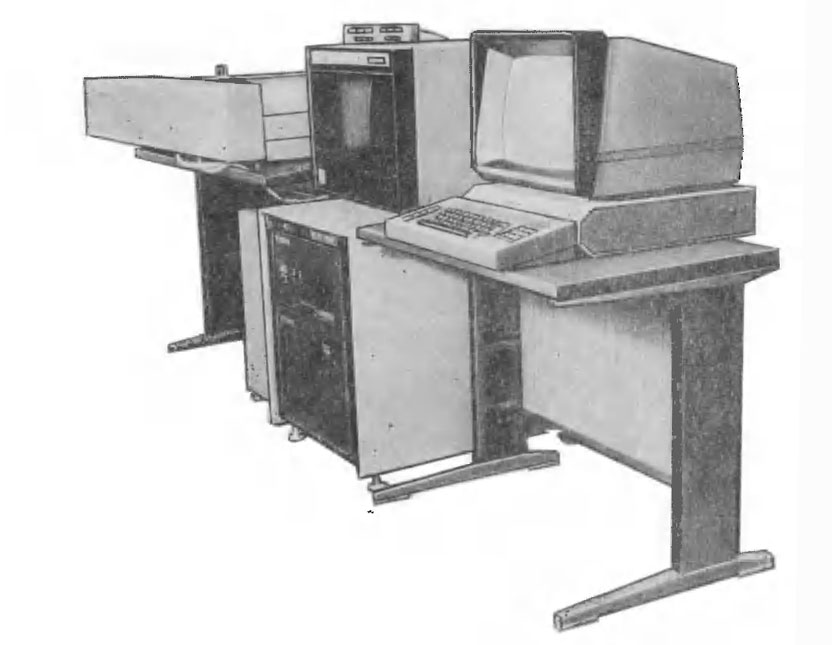

В состав ПВД ЕС7055 входят: терминал дисплейный ТС7063.01, обеспечивающий управление работой ПВД; блок магнитной ленты АП5600,
выполняющий считывание магнитных лент с массивами графических данных, предназначенных для вычерчивания; устройство графическое: ТС7152 рулонного типа (.01) или
ТС7151 планшетного типа (.02) для вычерчивания информации; накопитель на гибких магнитных дисках ТС5076, имеющий в своем составе сдвоенный дисковод и
используемый для загрузки программного обеспечения ПВД и считывания дисков с графическими массивами; блок управления ТС2607 на основе микропроцессорных БИС,
обеспечивающий посредством программно-аппаратных средств управление устройствами, входящими в состав ПВД; выносной пульт управления, предназначенный для
задания наиболее часто используемых директив оператора.
ПВД ЕС7055 обеспечивает: поиск и вычерчивание информации, записанной на магнитной ленте в режиме поиска файла по его имени
(идентификатору) или номеру на гибком магнитном диске, при этом режим работы с диском аналогичен режиму работы с лентой за исключением, что величина блока
равна 128 байт и поиск информации возможен только по имени файла; поиск файла по его имени (идентификатору) или номеру; поиск файла по номеру ленточной марки;
поиск зоны по ее номеру; проверку работоспособности и диагностику неисправностей. Данный режим допускает организацию оперативной проверки за короткое время
(около 2 мин) основных вычислительных средств блока управления или контроль всех технических средств с помощью комплексной тест-программы.
Кроме того, в ПВД предусмотрена возможность линейной и круговой интерполяции; генерации стандартных и специальных символов, задаваемых пользователем;
масштабирования и поворота символов (количество углов поворота 359 через 1°); генерации сплошных, штриховых, штрихпунктирных и пунктирных линий.
Гарантийный срок службы 12 месяцев со дня ввода в эксплуатацию.
Промышленные образец EC7055.01 и .02 защищены свидетельствами № 16015 и № 16014 соответственно.
В состав комплекта ПВД входят: устройство управления ТС7507 (1 шт.), устройство графическое ТС7152 (.01) или ТС7151 (.02),
терминал дисплейный ТС7063.01 (1 шт.), блок магнитной ленты АП5С00 (1 шт.), подставка для ТС7063.01 (1 шт.), комплект кабелей (1 шт.),
комплект ЗИП (1 шт.), комплект эксплуатационной документации (1 шт.).

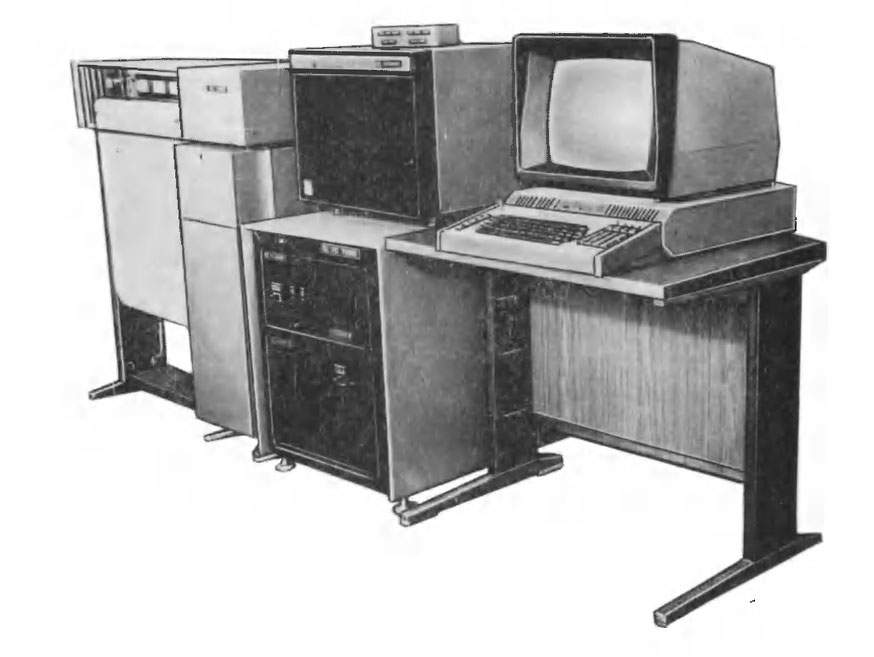

ЕС-7055.01
ЕС-7055.01
Sources:
"Изделия радиопромышленности. Средства ввода-вывода информации ЭВМ", 1985
