ЕС-1130 - ЭВМ Ряд4



   ЕС-1130 является универсальной ЭВМ, первой моделью серии Ряд-4.
   В ЭВМ ЕС-1130 впервые были реализованы высокоразвитая система восстановления при сбоях и расширенная система программно-аппаратного контроля и микропрограммной диагностики с использованием метода сдвиговых регистров. В качестве сервисного пульта управления использовалась ПЭВМ ЕС-1840 (ЕС-1841).
    Ширина обработки - 32 бита. Ширина выборки из ОЗУ - 64 бита. Двойная точность операций с плавающей запятой. Четырехуровневое совмещение выполнения команд. Объем оперативного ЗУ составляет 8-16 Мб (К565РУ5 или РУ7). Средства организации виртуальной памяти емкостью 16 Мб для каждого пользователя. Перезагружаемая память микропрограмм (192 Кбайт).
    Предусмотрены средства прямого управления для создания двухмашинных комплексов, универсальный интерфейс для связи с внешними устройствами. От двух до четырех блок-мультиплексных каналов. Косвенная адресация в канале.
   Применение современной отечественной элементной базы позволило сократить объем оборудования процессора по сравнению с ЕС-1061 в 4 раза при той же производительности (2 млн. оп/с) и улучшить надежность, энергоемкость более чем в 2 раза.
   В ЭВМ широко использовались микросхемы, разработанные по заказу НИИЭВМ в объединении «Вента», (Вильнюс) и поставляемые в Минск заводами Литвы. Для ЕС-1130 специально была разработана серия быстродействующих микросхем К1800 (11 типов микросхем средней степени интеграции ЭСЛ-типа) и серия микросхем контролепригодных элементов памяти (триггеров и регистров) серии КС1543. Также в ЭВМ применена более совершенная, по сравнению с К500, серия ИС К500А.

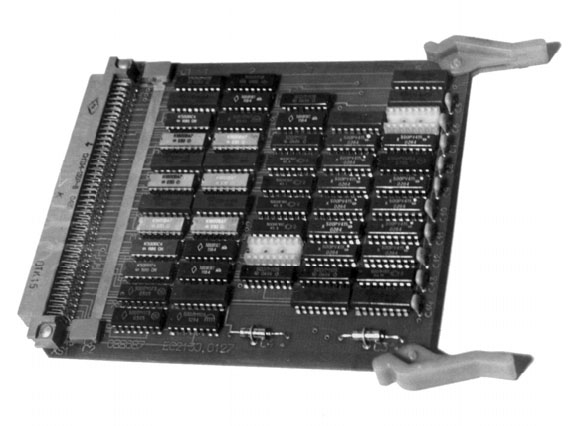

   Процессор располагался в стойке с габаритами 1400x800x1400 мм (конструктивные блоки размером 1200х750х800 мм, ТЭЗы размером 140х150 мм). Основной комплект ЭВМ занимал 30 кв. метров и потреблял мощность 8 кВа.

   Пример комплекта поставки (из рекламного каталога 1989 года):

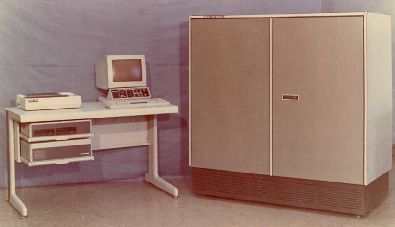

      - центральная часть: процессор ЕС-2130 с пультом управления ЕС-1530 (ЕС-1840)
      - накопитель на сменных магнитных дисках ЕС-5063.01 - 4 шт
      - устройство управления накопителями на магнитных дисках ЕС-5563.01 - 1 шт
      - управляющий модуль ЕС-5663 (для ЕС-5563) - 1 шт
      - накопитель па магнитной ленте ЕС-5027.01 - 7 шт
      - устройство управления накопителями на магнитной ленте ЕС-5527.01 - 1 шт
      - печатающее устройство ЕС-7040М - 1 шт
      - устройство ввода с перфокарт ЕС-6019М - 1 шт
      - комплекс устройств отображения ЕС-7920.04 в составе:
               устройство управления ЕС-7922.04 - 1 шт
               устройство отображения ЕС-7927.04 - 8 шт
               устройство печатающее ЕС-7937.05 - 2 шт
               последовательно печатающий механизм ТС7180 - 2 шт
      - устройство подготовки данных на магнитной ленте ЕС-9004.09 - 1 шт
      - устройство перфорации, контроля и расшифровки перфокарт ЕС-9080 - 1 шт

   Организация–разработчик: НИИЭВМ, Минск (Министерство радиопромышленности СССР). Главные конструкторы – к.т.н. В.Я. Пыхтин (до 1987 г.), к.т.н. А.П. Запольский (до 1989 г.), к.т.н. В.П. Качков (с 1989 г.). Заместители главного конструктора – Л.И. Волков, к.ф.-м.н. М.Е. Неменман, А.П. Кондратьев, А.Г. Рымарчук. Значительный вклад в разработку и освоение в серийном производстве внесли сотрудники НИИЭВМ – А.П. Кондратьев, к.т.н. А.В. Коротаев, Г.Г. Солонович, А.Г. Рымарчук, Б.Ш. Переверзева, Р.Я. Бронштейн, Д.А. Рачевский, Л.И. Волков, Н.А. Ковалевич, Ф.И. Ефременков, а также сотрудники МПОВТ – И.М. Зильбергельд, И.Г. Волчек, И.И. Евстигнеев, М.П. Кривонос, В.Вафек, А. Соловьев, В. Петров, И. Комлик.

   Разработка была закончена в 1989 году. Первые Государственные испытания, состоявшиеся в апреле 1989 г., были провалены. Формальной (но, по некоторым оценкам, достаточно объективной) причиной срыва назвали низкое качество микросхем серии К1800, разработанных и изготовленных Вильнюсским НПО «Вента». В IV квартале 1989 г. удалось провести испытания ЭВМ на надежность. В течение недельного круглосуточного прогона было зарегистрировано всего 2 сбоя оборудования. Результаты этих испытаний позволили принять решение – изготовить установочную партию (4 образца) и провести квалификационные испытания ЭВМ.
   ЭВМ производилась на Минском производственном объединении вычислительной техники (МПО ВТ) Министерства радиопромышленности СССР с 1989 по 1995 годы, было выпущено более 437 штук (по данным НИИЭВМ; по данным НИЦЭВТ - 230 штук)
   Выпускалась по техническим условиям Е11.700.010 ТУ.
   Планировалась разработка ЕС-1131 - варианта ЕС-1130 на БМК.
