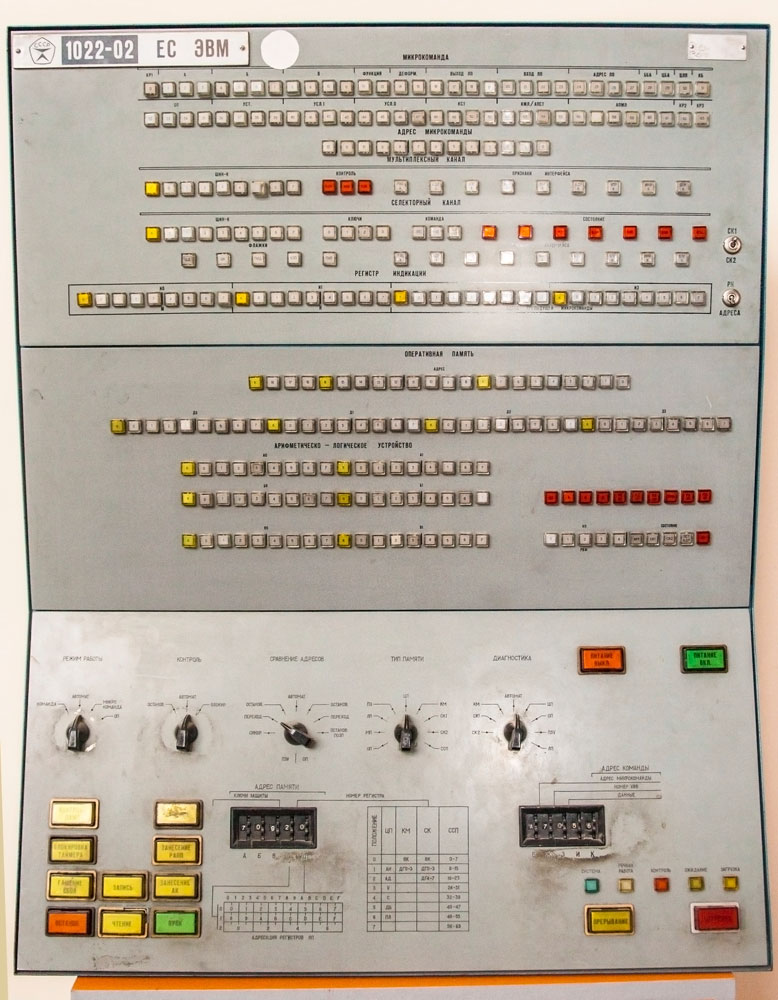

ЕС-1022 - ЭВМ Ряд1

   ЕС-1022 является модернизацией первой модели ЭВМ серии Ряд-1 ЕС-1020. Предназначена для решения широкого класса научных, экономическихи информационно-логических задач, а также для работы в автоматизированных системах управления.
   С момента выпуска ЕС-1020 отечественной промышленностью был освоен выпуск более широкой номенклатуры микросхем 155 серии, в том числе средней степени интеграции, возросла квалификация разработчиков. ЕС-1022, оставаясь машином Ряда-1, отличалась от ЕС-1020 увеличенным в 6 раз быстродействием, увеличенной емкостью оперативной памяти.
   ЕС-1022 является самой массовой ЭВМ Единой системы ЭВМ стран социалистического содружества (выпущено 3828 машин).
   Для создания систем телеобработки данных и многомашинных комплексов ЕС-1022 может быть оборудована средствами прямого управления.

   Основной состав ЕС-1022:
      - процессор ЕС-2622 с оперативной памятью, мультиплексным каналом и двумя селекторными каналами
      - накопитель па магнитной ленте ЕС-5017 (5017.03 или 5012 или 5025) - 4
      - устройство управления накопителями на магнитной ленте ЕС-5517 (или ЕС-5525)) - 1
      - накопитель на сменных магнитных дисках ЕС-5056 (или ЕС-5061) - 1
      - устройство управления накопителями на магнитных дисках ЕС-5551 (или ЕС-5568 или ЕС-5561) - 1
      - устройство ввода с перфокарт ЕС-6012 (или ЕС-6019 или ЕС-6015) - 1
      - устройство ввода с перфолент ЕС-6022 - 1
      - устройство вывода на перфокарты ЕС-7010 - 1
      - устройство вывода на перфоленту ЕС-7022 - 1
      - алфавитно-цифровое печатающее устройство ЕС-7032 (или ЕС-7033 или ЕС-7037) - 1
      - пишущая машинка с блоком управления ЕС-7077 - 1
      - устройство подготовки данных на перфокартах ЕС-9011.01 - 2
      - устройство подготовки данных на перфолентах ЕС-9020 - 1

   Технические характеристики ЕС-1022
     Быстродействие - 20 тыс. оп./с (Гибсон-3)
     Объем оперативной памяти - до 128/256/512 кбайт
     Набор команд - 143 команды стандартного набора команд ЕС ЭВМ-1, ширина обработки - 16 двоичных разрядов, ширина выборки из ОЗУ - 32 разряда.

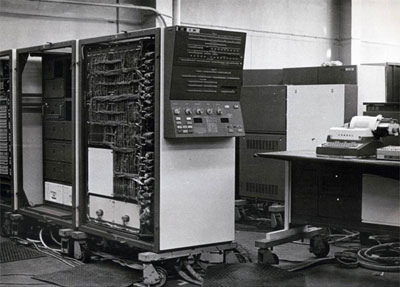

   Процессор ЕС-2622 занимает три стандартных шкафа ЕС ЭВМ-1: шкаф процессора ЕС-2422 с мультиплексным и двумя селекторными каналами, шкаф питания ЕС-0823, шкаф ферритового ЗУ (ЕС-3222). Размеры шкафа: 1200х750х1600 мм. В шкафах по две поворотные рамы с двумя панелями каждая. Воздушное охлаждение с помощью стандартных вентиляторов ЕС ЭВМ. Занимаемая основным комплектом площадь - 108 кв. метров. Мощность, потребляемая основным комплектом, 25 кВА.
   Элементная база - интегральные микросхемы серии 155 (Логика-2).
   Технология изготовления: двухсторонние печатные платы типовых элементов замены (ТЭЗ) размером 140х150 мм изготовлялись методом сквозной металлизации. Монтаж панелей производился методом накрутки. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создан целый ряд стендового оборудования, позволяющего механизировать операции монтажа и контроля.

   Программное обеспечение: с машиной поставлялась дисковая операционная система (ДОС-2.1), включающая в себя кроме управляющих программ, поддерживающих одновременное прохождение трех рабочих программ, трансляторы с языков Ассемблер, РПГ, Фортран-4, Кобол, ПЛ-1, а также системные обслуживающие программы и комплект программ технического обслуживания. Обеспечивалась также работа с операционной системой ОС 4.1.

    ЭВМ разработана в СКБ завода ЭВМ им. Г.К.Орджоникидзе; НИИЭВМ, Минск. МРП СССР. Главный конструктор - Ростовцев И.К., основные разработчики: Кривонос М.И., Шершень В.П., Чалайдюк М.Ф., Коротченя М.И., Смирнов Г.Д., Ленкова В.М., Качков В.П. Год окончания разработки - 1975.
    Производилась с 1975 по 1982 годы на Минском заводе ЭВМ им. Г.К. Орджоникидзе МРП СССР (объем выпуска неизвестен), Брестском электромеханическом заводе МРП СССР (с 1976 года, выпущено 974 машины, часть из них с процессором собственного производства, часть - болгарского), заводе ЗИТ г. София, НРБ (объем выпуска неизвестен). По данным НИИЭВМ общий выпуск на всех заводах превысил 4000 штук.
    Выпускалась по техническим условиям 1Ф1.320.020 ТУ.

Качков В.П., Кондратьев А.П., Ленкова В.М., Ростовцев И.К., Смирнов Г.Д. "Электронная вычислительная машина ЕС-1022", Москва, "Статистика", 1979 - pdf (101 Mb)
Дроздов Е.А., Комарницкий В.А., Пятибратов А.П. "Электронные вычислительные машины Единой системы", Москва, "Машиностроение", 1981 - pdf (45 Mb)
